波紋補償器您當前所在的位置：首頁>>產品世界>>波紋補償器瀏覽正文

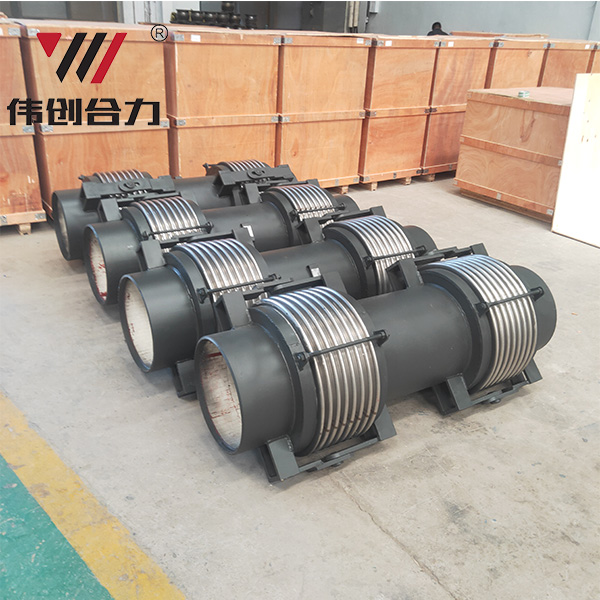

曲管壓力平衡補償器_壓力平衡補償器廠家

更新時間：2013-11-02 06:23:31 來源:本站點擊數：

一、產品特點

該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。

二、安裝使用注意事項
　　1、此類膨脹節一般應用在架空的直線上，水平安裝。
　　2、膨脹節安裝完畢后，所有的小拉桿需拆除。
　　3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

技術參數

公稱通徑 mm	0.25MPa						0.6MPa
公稱通徑 mm	波數	產品長度 mm	軸向補償量 mm	軸向剛度 N/mm	橫向補償量 mm	橫向剛量 N/mm	波數	產品長度 mm	軸向補償量 mm	軸向剛度 N/mm	橫向補償量 mm	橫向剛量 N/mm
700	4+4+6		20		20		4+4+6	2200	20	773	20	154
800	4+4+6		20		20		4+4+6	2300	20	820	20	208
900	4+4+6		20		20		4+4+6	2550	20	867	20	176
1000	4+4+6	3000	30	406	30	71	5+5+7	2750	30	997	30	236
1100	4+4+6	3000	30	435	30	91	5+5+7	3000	30	1064	30	211
1200	4+4+6	3100	30	465	30	114	5+5+7	3100	30	1137	30	265
1300	4+4+6	3200	30	496	30	142	5+5+7	3200	30	1211	30	242
1400	5+5+7	3650	30	439	30	101	5+5+7	3650	30	977	30	226
1500	5+5+7	3800	30	386	30	102	5+5+7	3800	30	1035	30	209
1600	5+5+7	4000	30	408	30	94
1700	5+5+7	4150	30	431	30	111
1800	5+5+7	4200	30	453	30	130
1900	5+5+7	4350	30	476	30	151
2000	5+5+7	4500	30	694	30	243
